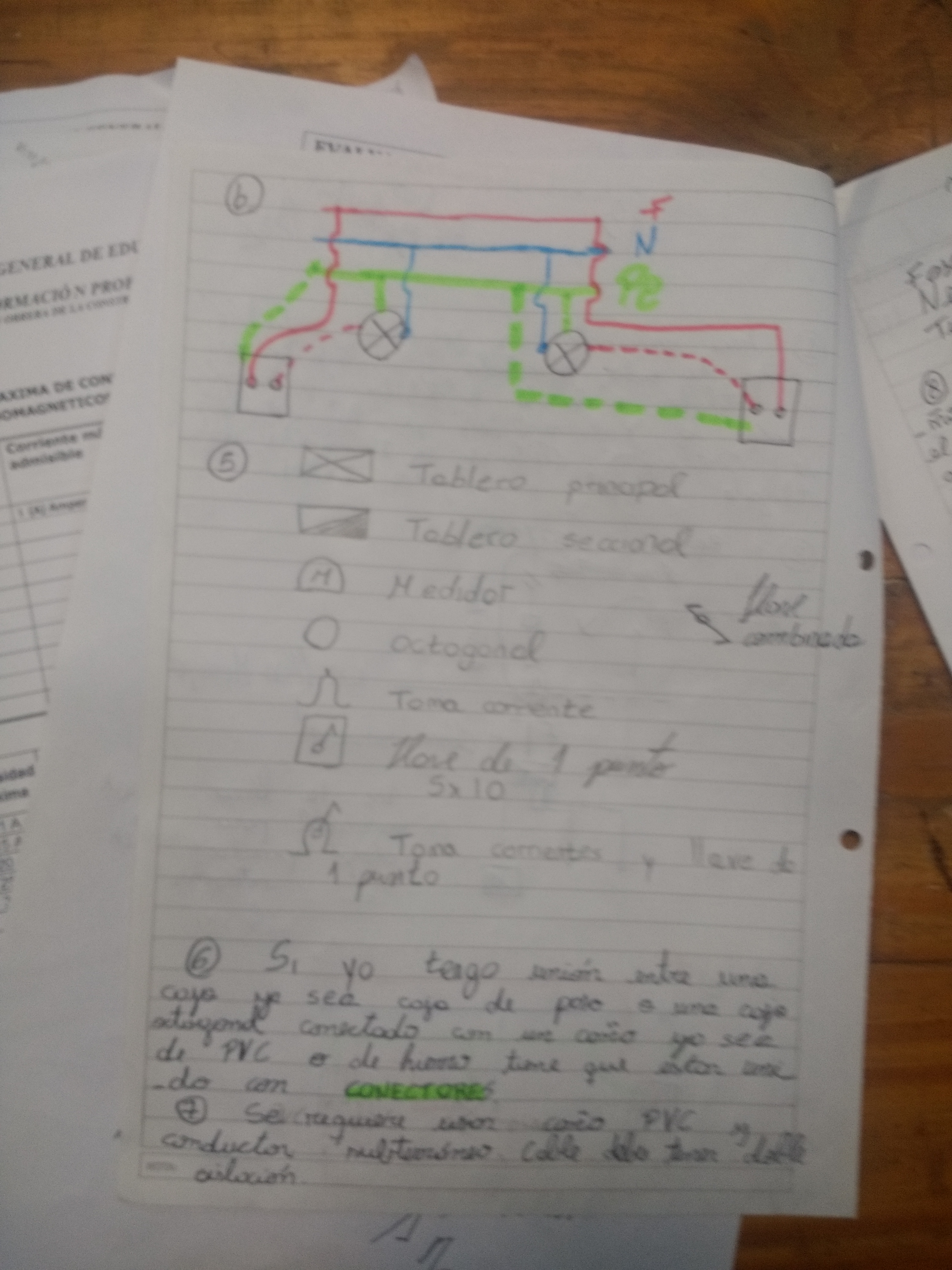

Electricidad / Clase 39: Examen. [FOTOCOPIA VIEJA DE AGRUPACIÓN DE CONDUCTORES] Foto del examen teórico (Continuación). Foto interruptor. Fotocopia agrupación de conductores normas.

· electricidad

Escuchar este artículo

Descargar MP3 · Ver en Internet Archive

Audio en Vocaroo:

https://vocaroo.com/18OOp5ddV1J9

Audio en Archive:

https://archive.org/details/record-160

Audio en YouTube:

https://www.youtube.com/embed/a1zj3CIZGeE

Acá puse mal eso de los colores: fase - rojo, neutro - azul, Tierra - verde estaba mal (lo corregí al siguiente) día en la fotocopia de agrupación de conductores más abajo estaba la norma de los colores de los cables.
Neutro: color celeste
Conductor de protección: bicolor verde-amarillo
Fase R: color castaño
Fase S: color negro
Fase T: color rojo
Para los conductores de las fases se admitirán otros colores, excepto el verde, amarillo o celeste.
Para el conductor de fase de las instalaciones monofásicas se podrá utilizar indistintamente cualquiera de los colores indicados para las fases pero se preferirá el castaño.

Otra cosa: En el caso que decía dispositivos de protección podría haber puesto protector de tensión.
